Патч-корди й LAN-кабелі Odeskabel

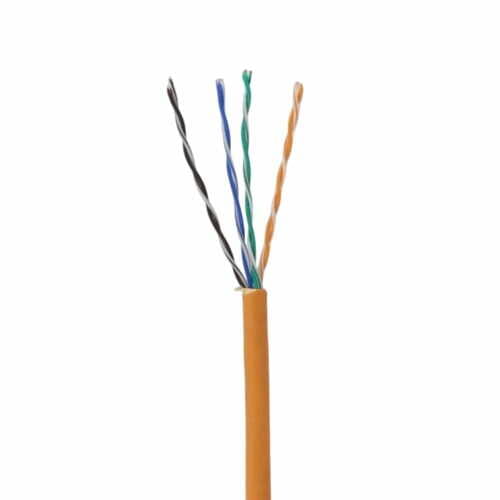

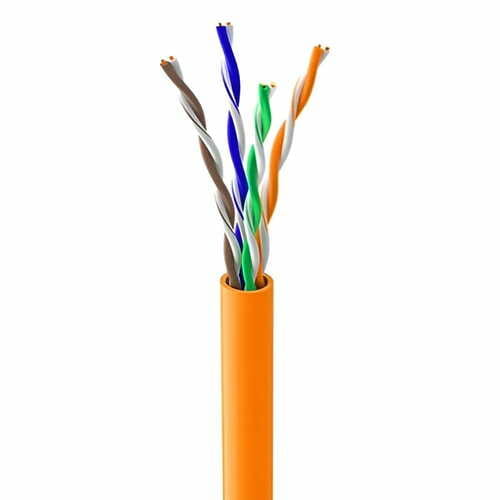

Застосування PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбіт / с, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбіт / с , Gigabit Ethernet (1000BASE-T), Firewire 100 Мбіт / с КОНСТРУКЦІЯ: 1) Струмопровідна жила: мідний м"який дріт Діаметр: 0,51 мм (24 AWG) 2) Ізоляція: поліетилен Діаметр провідника: 0,96 мм Пара: 2 скручених разом провідника Колірна ідентифікація жив: пара 1: біло-синя / синя пара 2: біло-помаранчева / помаранчева пара 3: біло-зелена / зелена пара 4: біло коричневий / коричнева Сердечник: 4 пари скручені разом 3) Зовнішня оболонка: полівінілхлоридний пластикат (ПВХ) або LS0H-компаунд Колір оболонки: білий (ПВХ), помаранчевий або синій (LS0H) Максимальний діаметр кабелю: 5,9 мм УМОВИ ПРОКЛАДКИ ТА ЕКСПЛУАТАЦІЇ Для стаціонарної прокладки всередині будівель, станцій, споруд, апаратури. Експлуатується при частотах до 350 МГц. МЕХАНІЧНІ ХАРАКТЕРИСТИКИ Температурний діапазон: Під час монтажу -10 ° C ... +60 ° C Після монтажу -20 ° C ... +60 ° C Радіус вигину: Під час монтажу до 8 x діаметрів кабелю. Після монтажу до 4 x діаметрів кабелю ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ ПРИ 20 ° C: Розтягуючи зусилля до 85 Н Опір постійному струму до 96 Ом / км Опір ізоляції до 5 ГОм / км Робоча ємність до 56 пФ / м Швидкість поширення сигналу до 0,68 з Затримка поширення сигналу до 534 + 36 / кв. кор. f нс / 100 м Зміщення затримки на частоті: 100 МГц до 45 нс / 100 м Хвильовий опір в діапазоні частот: 1-100 МГц 100 ± 7 Ом 100-350 МГц 100 ± 10 Ом Випробувальна напруга між жилами, (пост. Струм, 2 с) 2,5 кВ Робоча напруга (пост. Струм) 72 В

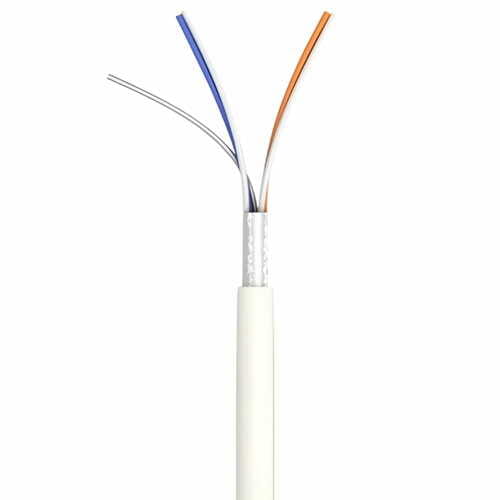

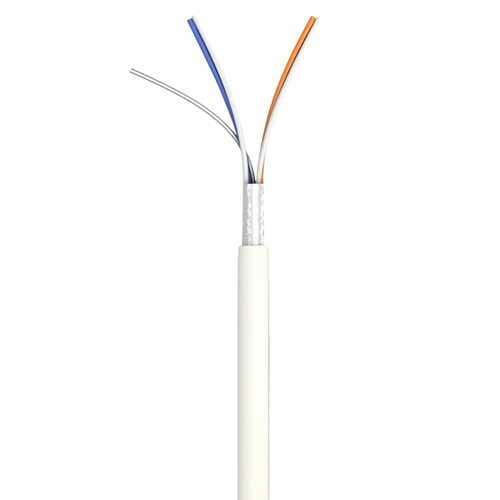

Конструкція 1) Струмопровідна жила: м’яка мідна проволока, O 0,46 мм 2) Ізоляція: HDPE, O 0,93 мм 3) Пара: два скручені провідники Кольорова ідентифікація пар: пара 1: біло-блакитна / блакитна пара 2: біло-помаранчева / помаранчева пара 3: біло-зелена / зелена пара 4: біло-коричнева / коричнева 4) Поясна ізоляція 5) Дренажний провідник 6) Екран сердечника: алюмополімерна стрічка 7) Оболонка PVC, товщина 0,5 мм, зовнішній діаметр O 5,4 mm Застосування PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit/s, 100VG-AnyLAN, Token Ring 16/100 Mbit/s, Fast Ethernet (100BASE-TX), 1000BASE-T, 2.5GBASE-T, PoE, PoE+ Умови прокладання та експлуатації Кабель для стаціонарного прокладання всередині приміщень в структурованих кабельних системах зв’язку в умовах підвищеного електромагнітного впливу. Експлуатація на частотах до 100МГц з номінальною напругою до 72В постійного струму.

Пара: два ізольовані провідники, скручені разом з узгодженими кроками.

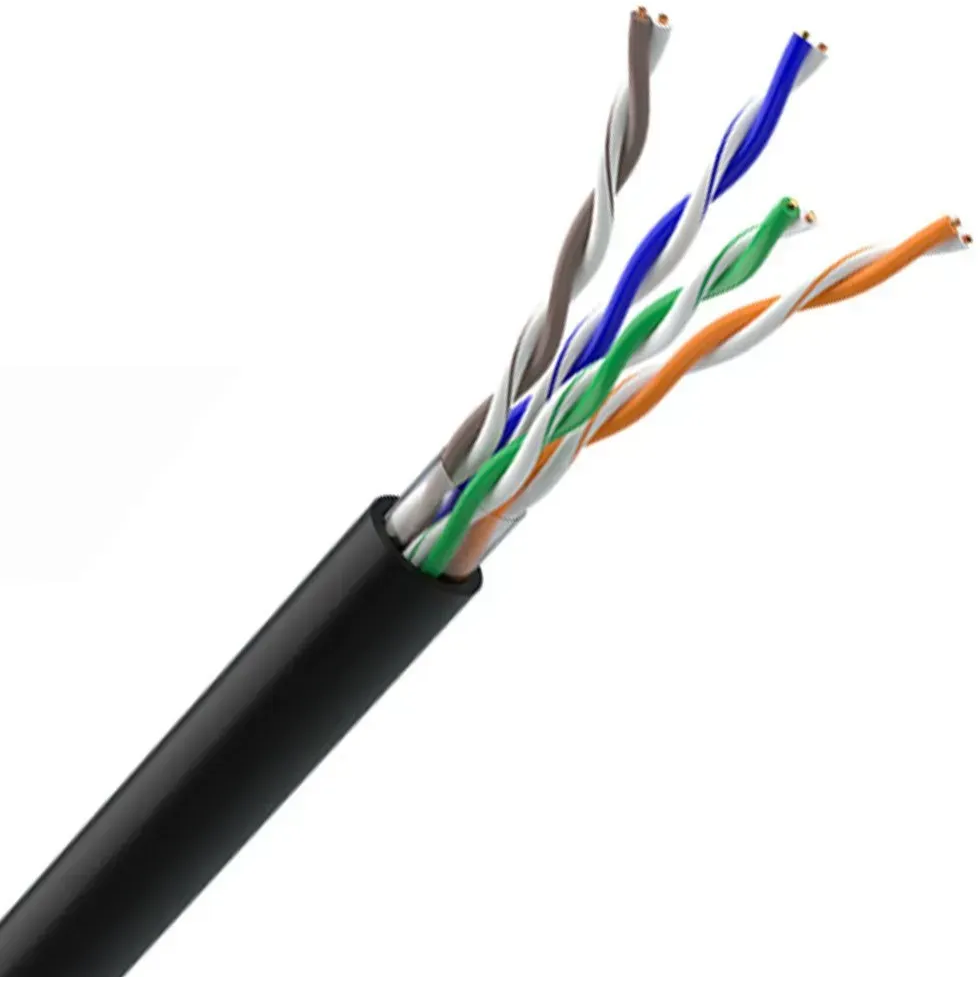

Струмопровідна жила: мідний м"який дріт Діаметр: 0.51 мм (24 AWG) 2) Ізоляція: поліетилен Діаметр провідника: 0.92 мм Пара: 2 скручених разом провідника Колірна ідентифікація жив: пара 1: біло-синя / синя пара 2: біло-помаранчева / помаранчева пара 3: біло-зелена / зелена пара 4: біло-коричнева / коричнева Сердечник: 4 пари скручені разом 3) Зовнішня оболонка: світлостабілізований поліетилен Колір оболонки: чорний Максимальний діаметр кабелю: 6.7 мм

Пара: два ізольовані провідники, скручені разом з узгодженими кроками.

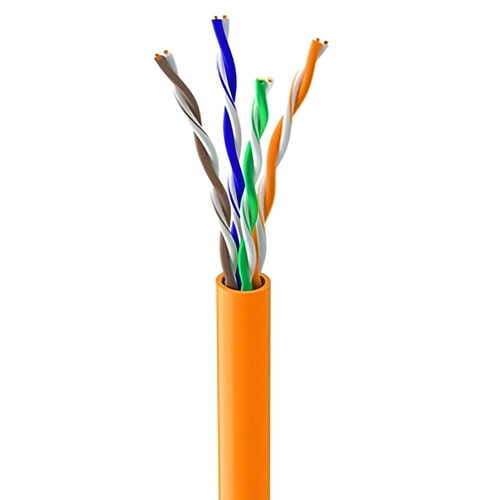

Застосування PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбіт / с, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбіт / с , Gigabit Ethernet (1000BASE-T), Firewire 100 Мбіт / с КОНСТРУКЦІЯ: 1) Струмопровідна жила: мідний м"який дріт Діаметр: 0,51 мм (24 AWG) 2) Ізоляція: поліетилен Діаметр провідника: 0,96 мм Пара: 2 скручених разом провідника Колірна ідентифікація жив: пара 1: біло-синя / синя пара 2: біло-помаранчева / помаранчева пара 3: біло-зелена / зелена пара 4: біло коричневий / коричнева Сердечник: 4 пари скручені разом 3) Зовнішня оболонка: полівінілхлоридний пластикат (ПВХ) або LS0H-компаунд Колір оболонки: білий (ПВХ), помаранчевий або синій (LS0H) Максимальний діаметр кабелю: 5,9 мм УМОВИ ПРОКЛАДКИ ТА ЕКСПЛУАТАЦІЇ Для стаціонарної прокладки всередині будівель, станцій, споруд, апаратури. Експлуатується при частотах до 350 МГц. МЕХАНІЧНІ ХАРАКТЕРИСТИКИ Температурний діапазон: Під час монтажу -10 ° C ... +60 ° C Після монтажу -20 ° C ... +60 ° C Радіус вигину: Під час монтажу до 8 x діаметрів кабелю. Після монтажу до 4 x діаметрів кабелю ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ ПРИ 20 ° C: Розтягуючи зусилля до 85 Н Опір постійному струму до 96 Ом / км Опір ізоляції до 5 ГОм / км Робоча ємність до 56 пФ / м Швидкість поширення сигналу до 0,68 з Затримка поширення сигналу до 534 + 36 / кв. кор. f нс / 100 м Зміщення затримки на частоті: 100 МГц до 45 нс / 100 м Хвильовий опір в діапазоні частот: 1-100 МГц 100 ± 7 Ом 100-350 МГц 100 ± 10 Ом Випробувальна напруга між жилами, (пост. Струм, 2 с) 2,5 кВ Робоча напруга (пост. Струм) 72 В

Структура кабелю 1. Струмопровідна жила (CПЖ): мідний дріт 2. Ізоляція: суцільна, ПЕ 3. Пара: два ізольовані провідники, скручені разом з узгодженими кроками і з наступною кольоровою ідентифікацією: - пара 1: біло-синя/синя - пара 2: біло-помаранчева/помаранчева - пара 3: біло-зелена/зелена - пара 4: біло-коричнева/коричнева 4. Поясна ізоляція: плівка ПЕТ-Е, з перекриттям 5. Оболонка: світлостабілізована ПЕ чорного кольору

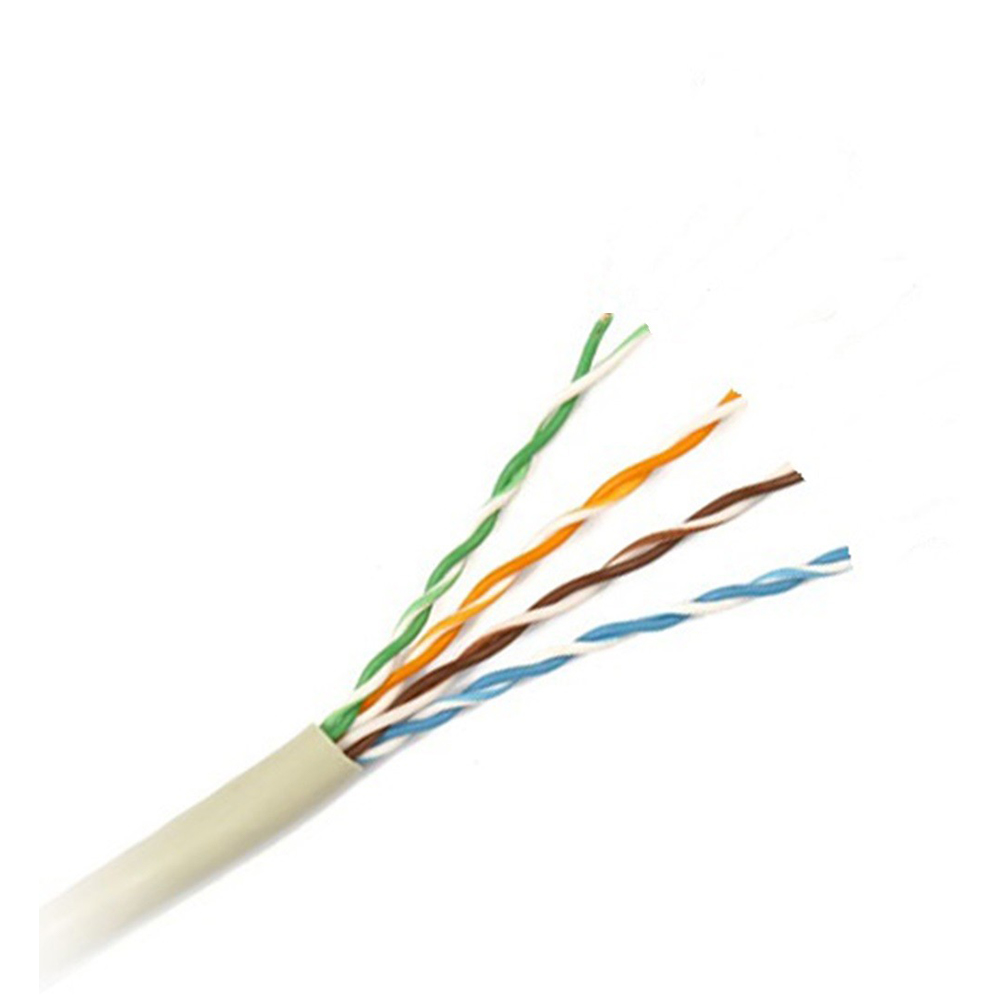

Кабель UTP Cat-5e Ok-NET, КПВ-ВП (350) 4х2х0,51 (бухта 305м)

Тип: Кабель вита пара

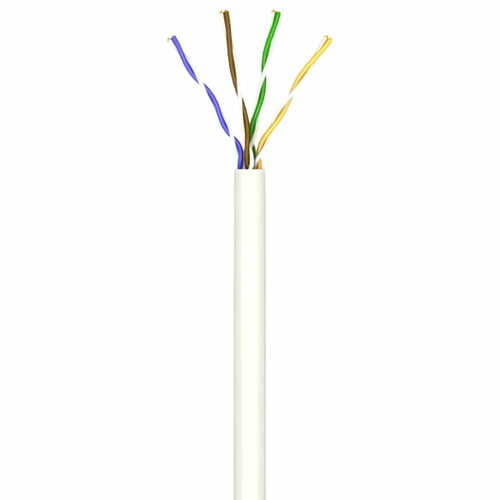

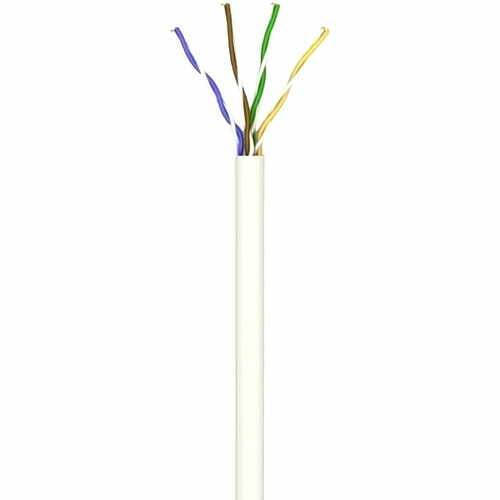

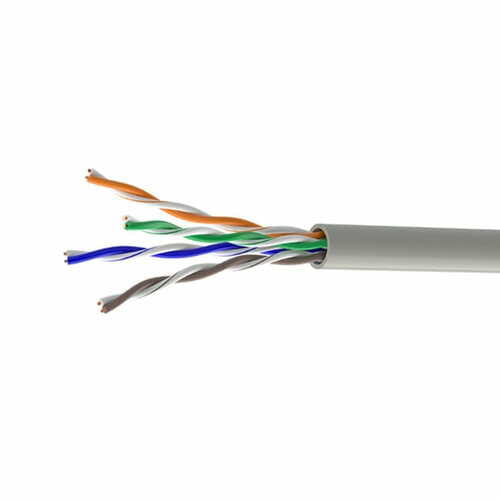

Кабель вита пара неекранований, 4-парний кабель (8 жил) категорії 5е, матеріал жили мідь, діаметр 0.51 мм, максимальна частота сигналу 350 МГц, зовнішня оболонка ПВХ, для внутрішнього прокладання, призначений для застосування в локальних мережах, передачі даних. Довжина 1000 м Кабель вита пара КПВ-ВП (350) 4*2*0,51 (U/UTP-cat.5E), 4-парний кабель категорії 5е призначений для застосування в локальних

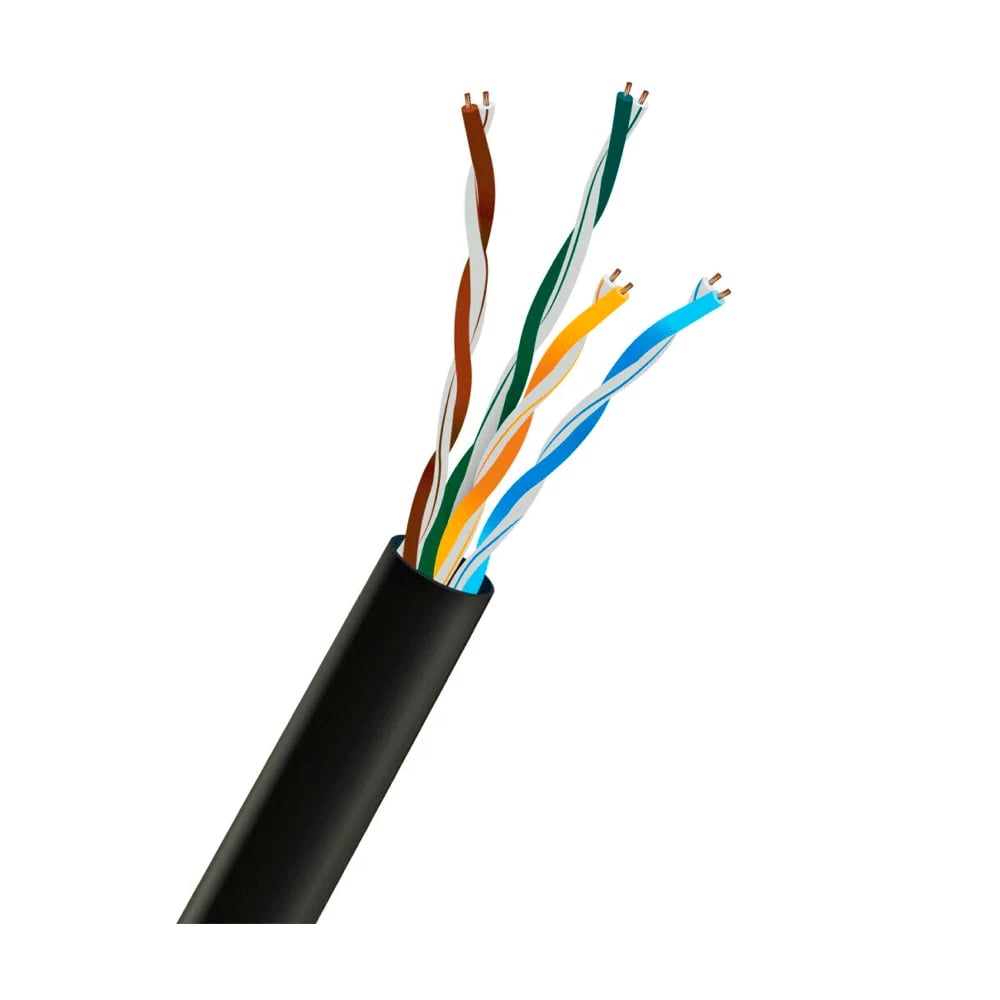

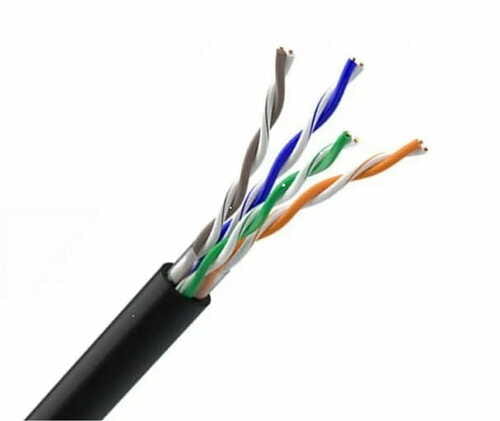

Кабель вита пара неекранований, 4-парний кабель (8 жил) категорії 5е, матеріал жили мідь, діаметр 0.51 мм, максимальна частота сигналу 100 МГц, зовнішня оболонка поліетилен, для зовнішнього прокладання, призначений для застосування в локальних мережах, передачі даних. Довжина 1000 м Кабель вита пара КПП-ВП (100) 4*2*0,51 (U/UTP-cat.5E), 4-парний кабель категорії 5е призначений для застосування в

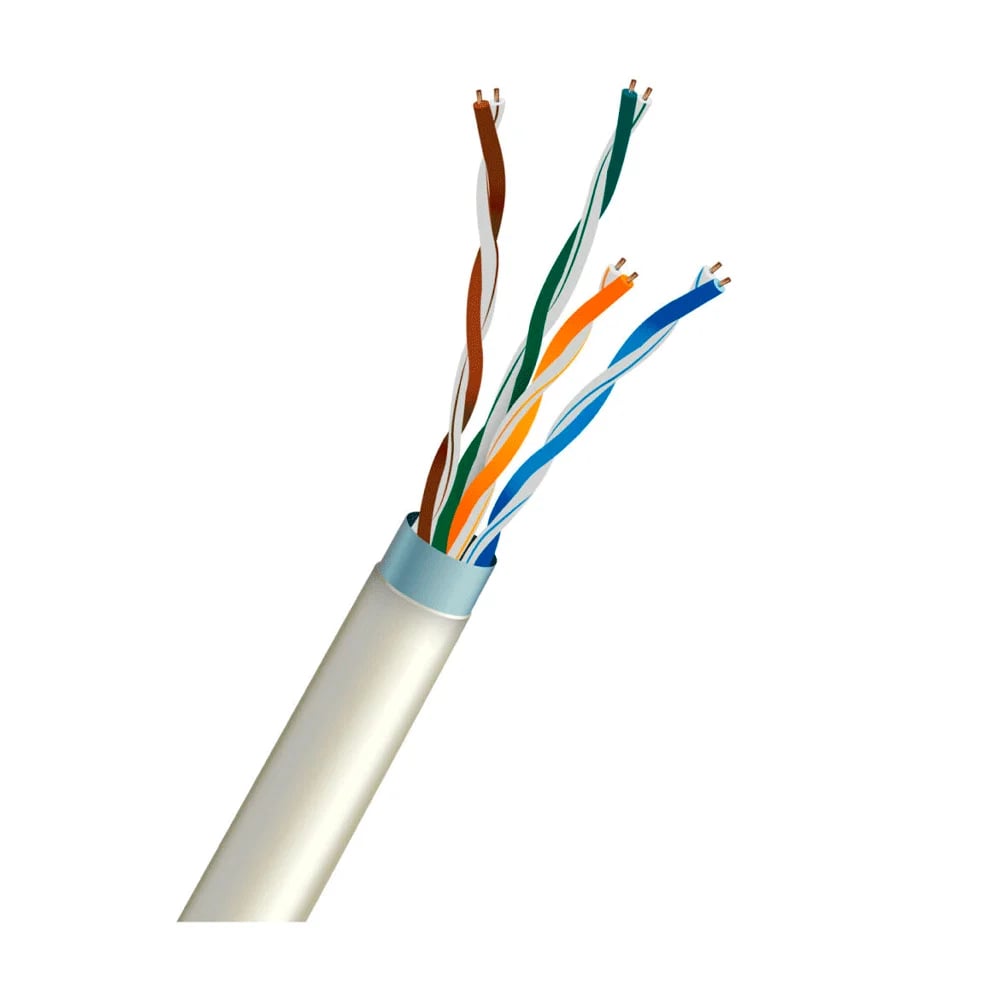

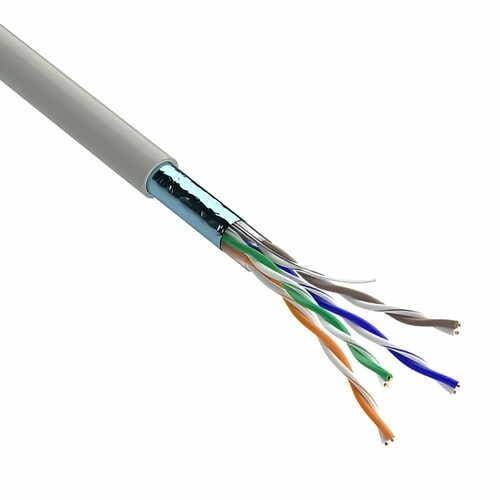

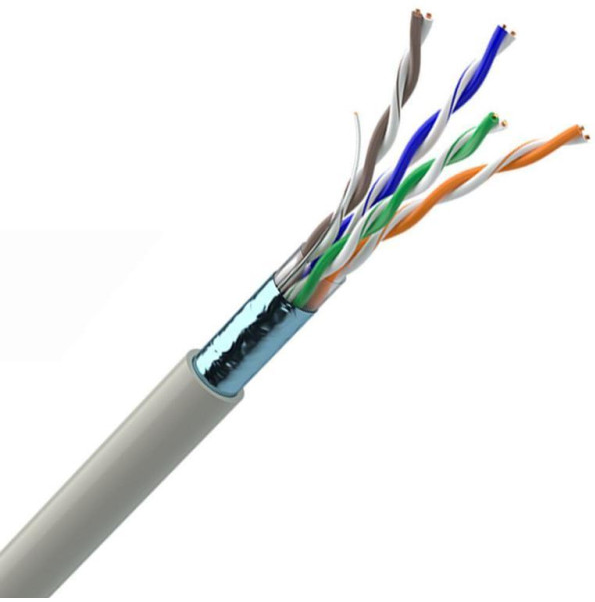

Кабель вита пара екранований, 4-парний кабель (8 жил) категорії 5е, матеріал жили мідь, діаметр 0.51 мм, максимальна частота сигналу 200 МГц, зовнішня оболонка ПВХ, для внутрішнього прокладання, призначений для застосування в локальних мережах, передачі даних. Довжина 1000 м Кабель вита пара КПВЕ-ВП (200) 4*2*0,51 (F/UTP-cat.5Е), 4-парний екранований кабель категорії 5е призначений для застосування в

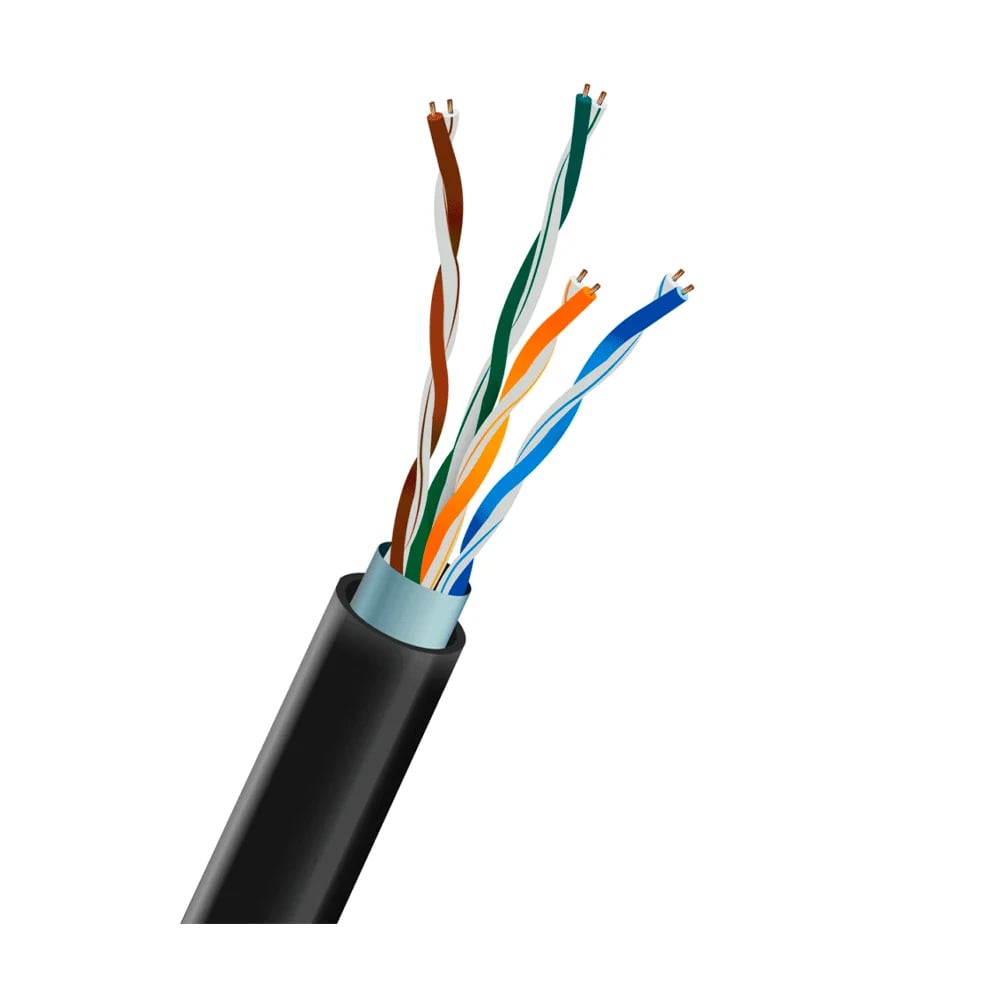

Кабель вита пара екранований, 4-парний кабель (8 жил) категорії 5е, матеріал жили мідь, діаметр 0.51 мм, максимальна частота сигналу 100 МГц, зовнішня оболонка поліетилен, для зовнішнього прокладання, призначений для застосування в локальних мережах, передачі даних. Довжина 1000 м Кабель вита пара КППЕ-ВП (100) 4*2*0,51 (F/UTP-cat.5Е) outdoor, 4-парний екранований кабель категорії 5е призначений для

Кабель вита пара екранований, 4-парний кабель (8 жил) категорії 6, матеріал жили мідь, діаметр 0.54 мм, максимальна частота сигналу 250 МГц, зовнішня оболонка ПВХ, для внутрішнього прокладання, призначений для застосування в локальних мережах, передачі даних. Довжина 1000 м Кабель вита пара КПВЕ-ВП (250) 4*2*0,54 (F/UTP-cat.6), 4-парний екранований кабель категорії 6 призначений для застосування в

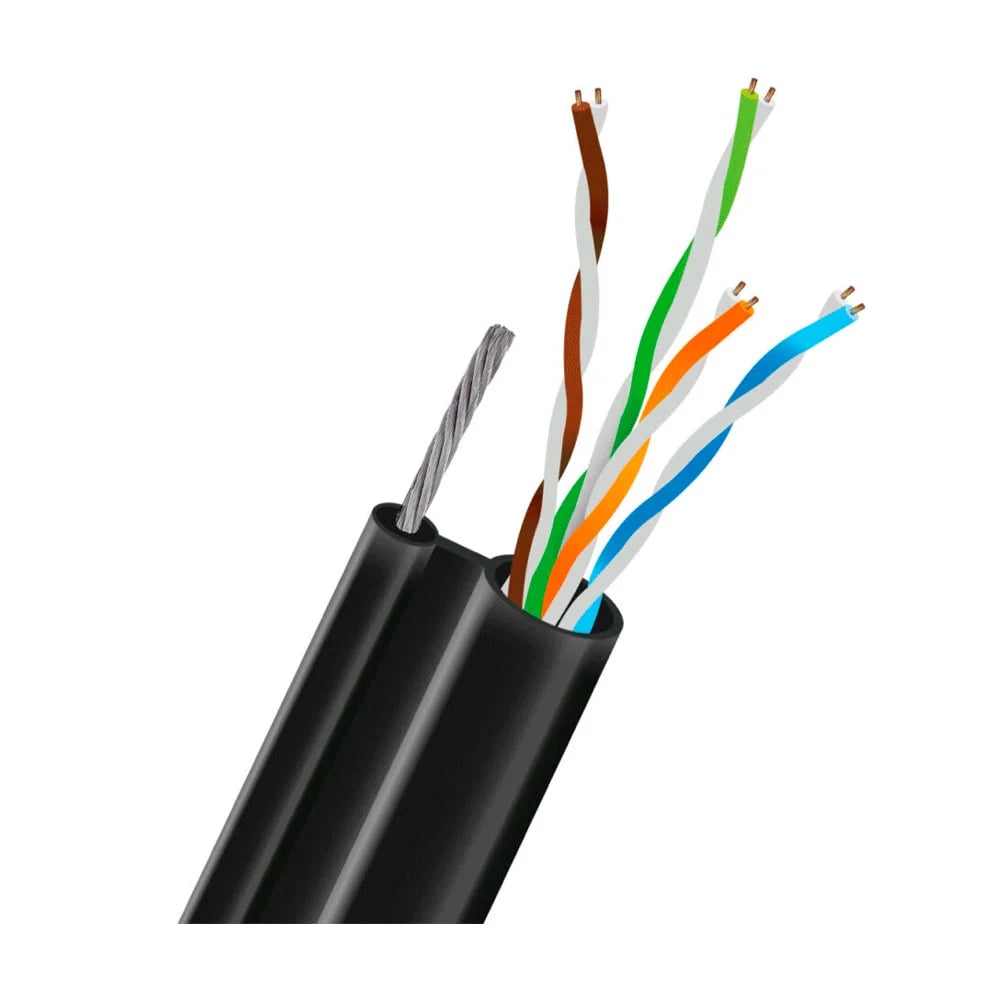

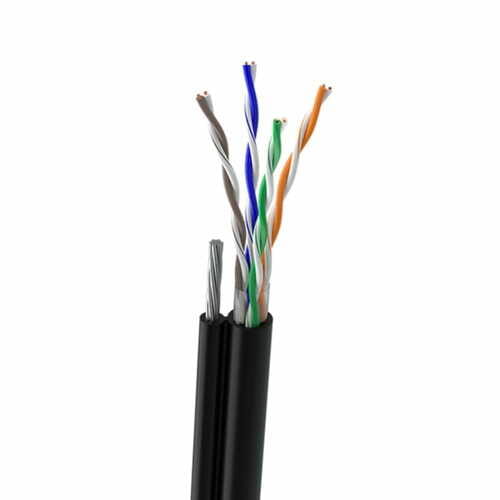

Кабель вита пара екранований зі сталевим тросом для навісного монтажу, 4-парний кабель (8 жил) категорії 5е, матеріал жили мідь, діаметр 0.51 мм, максимальна частота сигналу 100 МГц, зовнішня оболонка поліетилен, для зовнішнього прокладання, призначений для застосування в локальних мережах, передачі даних. Довжина 1000 м Кабель вита пара КППЕт-ВП (100) 4*2*0,51 (F/UTP-cat.5E) outdoor+трос, 4-парний

Структура кабелю 1. Струмопровідна жила (CПЖ): мідний дріт 2. Ізоляція: суцільна, ПЕ 3. Пара: два ізольовані провідники, скручені разом з узгодженими кроками і з наступною кольоровою ідентифікацією: - пара 1: біло-синя/синя - пара 2: біло-помаранчева/помаранчева - пара 3: біло-зелена/зелена - пара 4: біло-коричнева/коричнева 4. Поясна ізоляція: плівка ПЕТ-Е, з перекриттям 5. Оболонка: світлостабілізована ПЕ чорного кольору

Патч-кабель кручена пара КГПВ-ВП (100) 4х2х0.48 (U/UTP-cat.5Е-SL patch AWG26) OK-net Одескабель 305м (49284) Застосування PBX, V. 11, X. 21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit/s, 100 VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Mbit/s, Firewire 100 Mbit/s, PoE (IEEE 802.3 af), PoE+ (IEEE 802.3 at), PoE++ (IEEE 802.3 bt), HDBaseT, 1000BASE-T, 2.5 GBASE-T, 5GBASE-T (до 55 метрів). Конструкція 1. Багатодротяна струмопровідна жила (СПЖ): м’який мідний дріт. Діаметр жили: 0,48 мм (26 AWG). 2. Ізоляція: суцільна, ПЕ. 3.

Конструкція 1) Струмопровідна жила: м’яка мідна проволока, O 0,46 мм 2) Ізоляція: HDPE, O 0,93 мм 3) Пара: два скручені провідники Кольорова ідентифікація пар: пара 1: біло-блакитна / блакитна пара 2: біло-помаранчева / помаранчева пара 3: біло-зелена / зелена пара 4: біло-коричнева / коричнева 4) Поясна ізоляція 5) Дренажний провідник 6) Екран сердечника: алюмополімерна стрічка 7) Оболонка PVC, товщина

Структура кабелю 1. Струмопровідна жила (CПЖ): мідний дріт 2. Ізоляція: суцільна, ПЕ 3. Пара: два ізольовані провідники, скручені разом з узгодженими кроками і з наступною кольоровою ідентифікацією: - пара 1: біло-синя/синя - пара 2: біло-помаранчева/помаранчева - пара 3: біло-зелена/зелена - пара 4: біло-коричнева/коричнева 4. Поясна ізоляція: плівка ПЕТ-Е, з перекриттям 5. Оболонка: світлостабілізована ПЕ чорного кольору

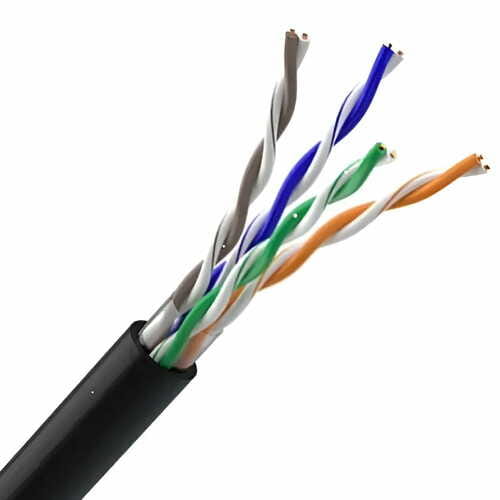

КГПП-ВП (100) 4*2*0,48 (U/UTP-cat.5Е-SL patch AWG26) Кабель використовується у виготовленні гнучких шнурів (патч-кордів) для зовнішнього прокладання (телефонна каналізація, колектори шахт, стіни будівель). Експлуатація при частотах до 100 МГц з номінальною напругою до 72 В постійного струму. Кабель відповідає стандарту IEC 61156 для категорії 5Е. Технічні характеристики кабелю: Температурний діапазон експлуатації: від -50 0С до +60 0С. Радіус вигину: не менш ніж 8 діаметрів кабелю Мінімальний термін використання: 15 років. Конструкція кабелю: 1 – Струмопровідна жила 2 – Звита пара 3 – Поясна ізоляція 4 – Оболонка

Мережевий кабель вита пара від вітчизняного виробника OK-Net призначена для прокладання всередині житлових або офісних приміщень, відмінне рішення для тривалого використання завдяки міцній полівінілхлоридній оболонці. Екранований кабель (FTP) з 8-ми жил, а категорія 5е вказує на передачу даних до 100 Мбіт/с при використанні 4-х жил і до 1 Гбіт/с при використанні 8-ми. Є найпоширенішим

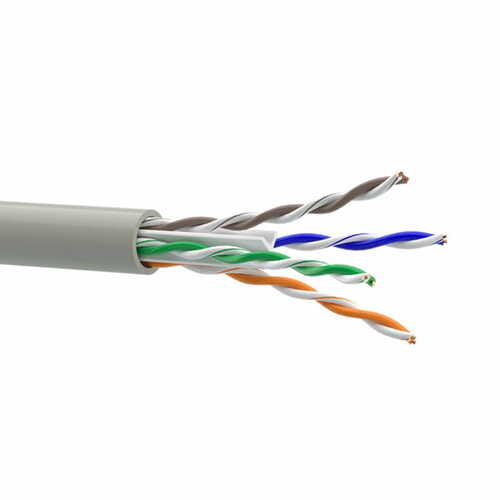

Кабель мережевий UTP 305м cat.6 LSOH (КПВонг-HF-ВП (250) 4x2x0,51) призначений для стаціонарної прокладки всередині будівель, станцій, споруд, апаратури. Експлуатується при частотах до 250 МГц.

ЗАСТОСУВАННЯ PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбіт / с, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбіт / с , Gigabit Ethernet (1000BASE-T), Firewire 100 Мбіт / с ДОТРИМАННЯ ВИМОГ ISO / IEC 11801: 2002 EN 50173-1: 2002 ANSI / TIA / EIA-568-B.2-2001 IEC 61156-5: 2002 ТУ У 31.3-05758730-020-2002 КОНСТРУКЦІЯ 1) Струмопровідна жила: мідний м’який дріт. Діаметр: 0,51 мм (24 AWG). 2) Ізоляція: поліетилен. Діаметр провідника: 1,07 мм. Пара: 2 скручених разом провідника. Колірна ідентифікація жив: пара 1: біло-синя / синя пара 2: біло-помаранчева / помаранчева пара 3: біло-зелена / зелена пара 4: біло-коричнева / коричнева Сердечник: 4 пари скручені разом з Корделія. 3) Екран пари: алюмополімерная стрічка (металом всередину). Під екраном прокладен мідний луджений контактний дріт діаметром 0,4 мм. 4) Зовнішня оболонка: світлостабілізована поліетилен Колір оболонки: чорний Максимальний діаметр кабелю: 7,6 мм УМОВИ ПРОКЛАДКИ ТА ЕКСПЛУАТАЦІЇ Для зовнішньої прокладки в телефонній каналізації, в колекторах, шахтах, по стінах будівель. Експлуатація в умовах підвищених електромагнітних впливів при частотах до 100 МГц. МЕХАНІЧНІ ХАРАКТЕРИСТИКИ Температурний діапазон: Під час монтажу -15 ° C ... +60 ° C Після монтажу -50 ° C ... +60 ° C Радіус вигину: Під час монтажу не менше 10 x діаметрів кабелю Після монтажу не менше 4 x діаметрів кабелю ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ ПРИ 20 ° C Розтягуючи зусилля не більше 85 Н Опір постійному струму не більше 96 Ом / к Опір ізоляції не менше 5 ГОм / км Робоча ємність не більше 56 пФ / м Швидкість поширення сигналу не менше 0,68 с Затримка поширення сигналу не більше 534 + 36 / кв. кор.f нс / 100 м Зміщення затримки на частоті: 100 МГц не більше 45 нс / 100 м Хвильовий опір в діапазоні частот: 1-100 МГц 100 ± 10 Ом Загасання по екрану в діапазоні частот: 30-100 МГц до 40 дБ Випробувальна напруга між жилами, жилами і екраном (пост. Струм, 2 с) 2,5 кВ Робоча напруга (пост. Струм) 72 В Маркування OK-net FTP outdoor CAT.5e 100 MHz 4Pr AWG24 NVP 68% ISO / IEC 11801 100 OHM K-29

ЗАСТОСУВАННЯ PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбіт/с, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбіт/с , Gigabit Ethernet (1000BASE-T), Firewire 100 Мбіт/с ВІДПОВІДНІСТЬ ВИМОГАМ ISO/IEC 11801:2002 EN 50173-1:2002 ANSI/TIA/EIA-568-B.2-2001 IEC 61156-5:2002 ТУ У 31.3-0572870 КОНСТРУКЦІЯ 1) Струмопровідна жила: мідний м’який дріт. Діаметр: 0,51 мм (24 AWG). 2) Ізоляція: поліетилен. Діаметр провідника: 1,07 мм. Пара: 2 скручені разом провідника. Колірна
