Патч-корди й LAN-кабелі

Структура кабелю 1. Струмопровідна жила (CПЖ): мідний дріт 2. Ізоляція: суцільна, ПЕ 3. Пара: два ізольовані провідники, скручені разом з узгодженими кроками і з наступною кольоровою ідентифікацією: - пара 1: біло-синя/синя - пара 2: біло-помаранчева/помаранчева - пара 3: біло-зелена/зелена - пара 4: біло-коричнева/коричнева 4. Поясна ізоляція: плівка ПЕТ-Е, з перекриттям 5. Оболонка: світлостабілізована ПЕ чорного кольору

КГПП-ВП (100) 4*2*0,48 (U/UTP-cat.5Е-SL patch AWG26) Кабель використовується у виготовленні гнучких шнурів (патч-кордів) для зовнішнього прокладання (телефонна каналізація, колектори шахт, стіни будівель). Експлуатація при частотах до 100 МГц з номінальною напругою до 72 В постійного струму. Кабель відповідає стандарту IEC 61156 для категорії 5Е. Технічні характеристики кабелю: Температурний діапазон експлуатації: від -50 0С до +60 0С. Радіус вигину: не менш ніж 8 діаметрів кабелю Мінімальний термін використання: 15 років. Конструкція кабелю: 1 – Струмопровідна жила 2 – Звита пара 3 – Поясна ізоляція 4 – Оболонка

Неекранована кручена пара компанії OK-Net має вогнетривке покриття LSZH (LSOH), 8 жил діаметром 0.51 мм, використовується для прокладання мереж всередині приміщень. Характеристики кабелю вита пара відповідають вимогам міжнародних сертифікатів якості ISO, а також ANSI. На території України, кручена пара також була сертифікована ГОСТом і ДСТУ. Виробник кабелю є одним з головних лідерів на вітчизняному ринку мережевих провідників.

Мережевий кабель вита пара від вітчизняного виробника OK-Net призначена для прокладання всередині житлових або офісних приміщень, відмінне рішення для тривалого використання завдяки міцній полівінілхлоридній оболонці. Екранований кабель (FTP) з 8-ми жил, а категорія 5е вказує на передачу даних до 100 Мбіт/с при використанні 4-х жил і до 1 Гбіт/с при використанні 8-ми. Є найпоширенішим

Кабель мережевий UTP 305м cat.6 LSOH (КПВонг-HF-ВП (250) 4x2x0,51) призначений для стаціонарної прокладки всередині будівель, станцій, споруд, апаратури. Експлуатується при частотах до 250 МГц.

ЗАСТОСУВАННЯ PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбіт / с, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбіт / с , Gigabit Ethernet (1000BASE-T), Firewire 100 Мбіт / с ДОТРИМАННЯ ВИМОГ ISO / IEC 11801: 2002 EN 50173-1: 2002 ANSI / TIA / EIA-568-B.2-2001 IEC 61156-5: 2002 ТУ У 31.3-05758730-020-2002 КОНСТРУКЦІЯ 1) Струмопровідна жила: мідний м’який дріт. Діаметр: 0,51 мм (24 AWG). 2) Ізоляція: поліетилен. Діаметр провідника: 1,07 мм. Пара: 2 скручених разом провідника. Колірна ідентифікація жив: пара 1: біло-синя / синя пара 2: біло-помаранчева / помаранчева пара 3: біло-зелена / зелена пара 4: біло-коричнева / коричнева Сердечник: 4 пари скручені разом з Корделія. 3) Екран пари: алюмополімерная стрічка (металом всередину). Під екраном прокладен мідний луджений контактний дріт діаметром 0,4 мм. 4) Зовнішня оболонка: світлостабілізована поліетилен Колір оболонки: чорний Максимальний діаметр кабелю: 7,6 мм УМОВИ ПРОКЛАДКИ ТА ЕКСПЛУАТАЦІЇ Для зовнішньої прокладки в телефонній каналізації, в колекторах, шахтах, по стінах будівель. Експлуатація в умовах підвищених електромагнітних впливів при частотах до 100 МГц. МЕХАНІЧНІ ХАРАКТЕРИСТИКИ Температурний діапазон: Під час монтажу -15 ° C ... +60 ° C Після монтажу -50 ° C ... +60 ° C Радіус вигину: Під час монтажу не менше 10 x діаметрів кабелю Після монтажу не менше 4 x діаметрів кабелю ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ ПРИ 20 ° C Розтягуючи зусилля не більше 85 Н Опір постійному струму не більше 96 Ом / к Опір ізоляції не менше 5 ГОм / км Робоча ємність не більше 56 пФ / м Швидкість поширення сигналу не менше 0,68 с Затримка поширення сигналу не більше 534 + 36 / кв. кор.f нс / 100 м Зміщення затримки на частоті: 100 МГц не більше 45 нс / 100 м Хвильовий опір в діапазоні частот: 1-100 МГц 100 ± 10 Ом Загасання по екрану в діапазоні частот: 30-100 МГц до 40 дБ Випробувальна напруга між жилами, жилами і екраном (пост. Струм, 2 с) 2,5 кВ Робоча напруга (пост. Струм) 72 В Маркування OK-net FTP outdoor CAT.5e 100 MHz 4Pr AWG24 NVP 68% ISO / IEC 11801 100 OHM K-29

Монтажні кабелі 2E Категорія 6 FTP виготовлені та випробувані відповідно до ISO/IEC 11801, TIA/EIA 568B і EN 50173 Category 6. Кожен кабель складається з 8 провідників AWG 23 з кольоровим маркуванням у поліетиленовій ізоляції. Провідники скручені разом, щоб сформувати 4 пари. Маркування на зовнішній оболонці містить торгову марку, товарний код і довжину кабелю 0 - 305 метрів. Кабель упакований у паперовий

Монтажні кабелі 2E Категорія 6 FTP виготовлені та випробувані відповідно до ISO/IEC 11801, TIA/EIA 568B і EN 50173 Category 6. Кожен кабель складається з 8 провідників AWG 23 з кольоровим маркуванням у поліетиленовій ізоляції. Провідники скручені разом, щоб сформувати 4 пари. Маркування на зовнішній оболонці містить торгову марку, товарний код і довжину кабелю 0 - 305 метрів. Кабель упакований у паперовий

ЗАСТОСУВАННЯ PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбіт/с, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбіт/с , Gigabit Ethernet (1000BASE-T), Firewire 100 Мбіт/с ВІДПОВІДНІСТЬ ВИМОГАМ ISO/IEC 11801:2002 EN 50173-1:2002 ANSI/TIA/EIA-568-B.2-2001 IEC 61156-5:2002 ТУ У 31.3-0572870 КОНСТРУКЦІЯ 1) Струмопровідна жила: мідний м’який дріт. Діаметр: 0,51 мм (24 AWG). 2) Ізоляція: поліетилен. Діаметр провідника: 1,07 мм. Пара: 2 скручені разом провідника. Колірна

Даний тип кабелю (гнучкий, багатожильний) використовується для організації межсоединений в підсистемі робочої зони СКС категорії 5e і виготовлення пасивне. Особливості: Категорія: CAT 5e Екранування: U-UTP Оболонка: ПВХ Загальний номінальний діаметр кабелю: 4.6 мм Макс. розтяжне зусилля: 150 Н Динамічний радіус вигину: 8x AD мм хв Радіус статичного вигину: 4x AD мм хв Структура: 4x2 AWG 26/7 Діапазон температур інсталяції: від°C до +50° C Діапазон тем-р при транспортуванні і зберіганні: від -10°C до + 75° C

Мережевий кабель виробництва вітчизняної компанії Одескабель складається з чотирьох кручених пар(8 провідникових жил). Провідникова жила виготовлена з міді, має діаметр розрізу – 0,51 мм, діаметр самого провідника – 1,09 мм. Загальний діаметр кабелю – 6,9 мм. Зовні мережевий кабель захищений металевим екраном, а також міцною оболонкою із пластикату (ПВХ), а також LS0H-компаунду.

Пасивні мідні кабелі прямого підключення забезпечують високонадійні канали зв'язку з чудовими показниками коефіцієнта бітових помилок (BER). Ці мідні кабелі розроблені як економічно ефективна і менш енергоємна альтернатива оптичним кабельним збіркам для міжз'єднань малої довжини між активним мережевим обладнанням. Особливості: Гаряче підключення QSFP+ - форм-фактор QSFP+. Мідні кабелі прямого підключення. Низьке енергоспоживання і низький рівень перехресних перешкод.

Кабель вита пара для зовнішньої прокладки, має 8 мідних жил (4 пари) перетином 0,56мм, покритих суцільним ПЕ, з індивідуальним захистом пар з алюмополімерной стрічки і загальним екраном сердечника з обплетення мідної лудженої дроту. Оболонка кабелю ПЕ. Частота використання 600МГц (7 категорія). Діаметр кабелю 7,0мм, маса 46,9 кг / км. Призначений для експлуатації в структурованих кабельних системах (СКС): PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit / s, 100VG-AnyLAN, Fast Ethernet (100BASE- TX), Token Ring 16/100 Mbit / s, Firewire 100 Mbit / s, PoE (IEEE 802.3af), PoE + (IEEE 802.3at), PoE ++ (IEEE 802.3bt), HDBaseT, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, 10GBASE-T

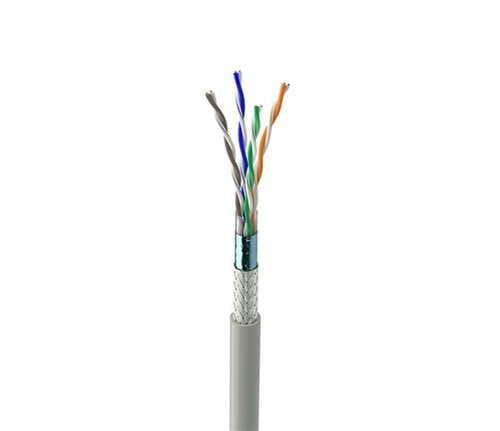

Структура кабелю 1. Струмопровідна жила (ТПЗ): мідний дріт 2. Ізоляція: плівко-пориста, ПЕ 3. Пара: два ізольованих провідника, скручені разом з узгодженими кроками та з наступною колірною ідентифікацією: – пара 1: біла/синя – пара 2: біла/помаранчева – пара 3: біла/зелена – пара 4: біла/коричнева Екран пари: алюмополімерна стрічка (металом назовні) 4. Поясна ізоляція: плівка ПЕТ-Е, без перекриття (з просвітом) 5. Екран сердечника: обплетення з мідного лудженого дроту 6. Оболонка: світлостабілізований ПЕ чорного кольору

Структура кабелю 1. Струмопровідна жила (ТПЗ): мідний дріт 2. Ізоляція: плівко-пориста, ПЕ 3. Пара: два ізольованих провідника, скручені разом з узгодженими кроками та з наступною колірною ідентифікацією: – пара 1: біла/синя – пара 2: біла/помаранчева – пара 3: біла/зелена – пара 4: біла/коричнева Екран пари: алюмополімерна стрічка (металом назовні) 4. Поясна ізоляція: плівка ПЕТ-Е, без перекриття (з просвітом) 5. Екран сердечника: обплетення з мідного лудженого дроту 6. Оболонка: світлостабілізований ПЕ чорного кольору
