Патч-корди й LAN-кабелі зовнішня прокладка

ЗАСТОСУВАННЯ PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбіт / с, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбіт / с , Gigabit Ethernet (1000BASE-T), Firewire 100 Мбіт / с ДОТРИМАННЯ ВИМОГ ISO / IEC 11801: 2002 EN 50173-1: 2002 ANSI / TIA / EIA-568-B.2-2001 IEC 61156-5: 2002 ТУ У 31.3-05758730-020-2002 КОНСТРУКЦІЯ 1) Струмопровідна жила: мідний м’який дріт. Діаметр: 0,51 мм (24 AWG). 2) Ізоляція: поліетилен. Діаметр провідника: 1,07 мм. Пара: 2 скручених разом провідника. Колірна ідентифікація жив: пара 1: біло-синя / синя пара 2: біло-помаранчева / помаранчева пара 3: біло-зелена / зелена пара 4: біло-коричнева / коричнева Сердечник: 4 пари скручені разом з Корделія. 3) Екран пари: алюмополімерная стрічка (металом всередину). Під екраном прокладен мідний луджений контактний дріт діаметром 0,4 мм. 4) Зовнішня оболонка: світлостабілізована поліетилен Колір оболонки: чорний Максимальний діаметр кабелю: 7,6 мм УМОВИ ПРОКЛАДКИ ТА ЕКСПЛУАТАЦІЇ Для зовнішньої прокладки в телефонній каналізації, в колекторах, шахтах, по стінах будівель. Експлуатація в умовах підвищених електромагнітних впливів при частотах до 100 МГц. МЕХАНІЧНІ ХАРАКТЕРИСТИКИ Температурний діапазон: Під час монтажу -15 ° C ... +60 ° C Після монтажу -50 ° C ... +60 ° C Радіус вигину: Під час монтажу не менше 10 x діаметрів кабелю Після монтажу не менше 4 x діаметрів кабелю ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ ПРИ 20 ° C Розтягуючи зусилля не більше 85 Н Опір постійному струму не більше 96 Ом / к Опір ізоляції не менше 5 ГОм / км Робоча ємність не більше 56 пФ / м Швидкість поширення сигналу не менше 0,68 с Затримка поширення сигналу не більше 534 + 36 / кв. кор.f нс / 100 м Зміщення затримки на частоті: 100 МГц не більше 45 нс / 100 м Хвильовий опір в діапазоні частот: 1-100 МГц 100 ± 10 Ом Загасання по екрану в діапазоні частот: 30-100 МГц до 40 дБ Випробувальна напруга між жилами, жилами і екраном (пост. Струм, 2 с) 2,5 кВ Робоча напруга (пост. Струм) 72 В Маркування OK-net FTP outdoor CAT.5e 100 MHz 4Pr AWG24 NVP 68% ISO / IEC 11801 100 OHM K-29

ЗАСТОСУВАННЯ PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбіт/с, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбіт/с , Gigabit Ethernet (1000BASE-T), Firewire 100 Мбіт/с ВІДПОВІДНІСТЬ ВИМОГАМ ISO/IEC 11801:2002 EN 50173-1:2002 ANSI/TIA/EIA-568-B.2-2001 IEC 61156-5:2002 ТУ У 31.3-0572870 КОНСТРУКЦІЯ 1) Струмопровідна жила: мідний м’який дріт. Діаметр: 0,51 мм (24 AWG). 2) Ізоляція: поліетилен. Діаметр провідника: 1,07 мм. Пара: 2 скручені разом провідника. Колірна

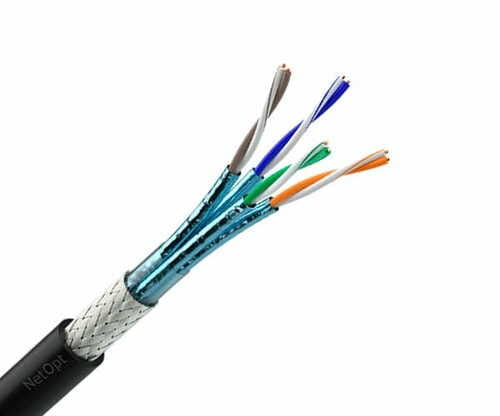

Кабель вита пара для зовнішньої прокладки, має 8 мідних жил (4 пари) перетином 0,56мм, покритих суцільним ПЕ, з індивідуальним захистом пар з алюмополімерной стрічки і загальним екраном сердечника з обплетення мідної лудженої дроту. Оболонка кабелю ПЕ. Частота використання 600МГц (7 категорія). Діаметр кабелю 7,0мм, маса 46,9 кг / км. Призначений для експлуатації в структурованих кабельних системах (СКС): PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit / s, 100VG-AnyLAN, Fast Ethernet (100BASE- TX), Token Ring 16/100 Mbit / s, Firewire 100 Mbit / s, PoE (IEEE 802.3af), PoE + (IEEE 802.3at), PoE ++ (IEEE 802.3bt), HDBaseT, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, 10GBASE-T

Структура кабелю 1. Струмопровідна жила (ТПЗ): мідний дріт 2. Ізоляція: плівко-пориста, ПЕ 3. Пара: два ізольованих провідника, скручені разом з узгодженими кроками та з наступною колірною ідентифікацією: – пара 1: біла/синя – пара 2: біла/помаранчева – пара 3: біла/зелена – пара 4: біла/коричнева Екран пари: алюмополімерна стрічка (металом назовні) 4. Поясна ізоляція: плівка ПЕТ-Е, без перекриття (з просвітом) 5. Екран сердечника: обплетення з мідного лудженого дроту 6. Оболонка: світлостабілізований ПЕ чорного кольору

Структура кабелю 1. Струмопровідна жила (ТПЗ): мідний дріт 2. Ізоляція: плівко-пориста, ПЕ 3. Пара: два ізольованих провідника, скручені разом з узгодженими кроками та з наступною колірною ідентифікацією: – пара 1: біла/синя – пара 2: біла/помаранчева – пара 3: біла/зелена – пара 4: біла/коричнева Екран пари: алюмополімерна стрічка (металом назовні) 4. Поясна ізоляція: плівка ПЕТ-Е, без перекриття (з просвітом) 5. Екран сердечника: обплетення з мідного лудженого дроту 6. Оболонка: світлостабілізований ПЕ чорного кольору

Екранована вита пара кат 5е FTP в оболонці PE призначена для використання на вулиці при побудові структурованих кабельних мереж (СКМ) або систем відеоспостереження. Вісім мідних провідників перетином 0.51 мм (24AWG) обгорнуті в екран з фольги і захищені оболонкою зі світлостабілізованого поліетилену чорного кольору. Кабель CMS 5e FTP підтримує підключення до мережі Ethernet на швидкості 1

Волоконно-оптичний кабель, зовнішній, UT, OS2 Singlemode 9/125, 4 волокна, PE, гофроброня.

Волоконно-оптичний кабель, зовнішній, UT, OS2 Singlemode 9/125, 8 волокон, PE, гофроброня.

Категорія5eОсновні характеристикиЕкрануванняUTPКількість пар4Тип металубіметалМетраж305 мКолірчорний

Кабель призначений для використання в оптичних мережах зв'язку. Містить два оптичні волокна, кожен з яких має 12 ядерну структуру. Оболонка кабелю виконана у подвійному шарі з HDPE (високоплотний поліетилен) та LLDPE (лінійний поліетилен низької щільності), що забезпечує захист оптичних волокон від механічних пошкоджень, впливу атмосферних умов та інших зовнішніх факторів.

Кабель волоконно-оптичний 50/125 (OM2) багатомодовий, для зовнішньої прокладки, 4 волокна, UT, PE, сталева стрічкова броня, 2 сталеві силові елементи, чорний.

Волоконно-оптичний універсальний кабель, SM, 4 волокна 9/125 OS2, гель, 6.4 мм, ULSZH, ECA, 2098 м, жовтий

Волоконно-оптичний універсальний кабель, SM, 4 волокна 9/125 OS2, гель, 6.4 мм, ULSZH, ECA, 4115 м, жовтий

Волоконно-оптичний універсальний кабель, SM, 4 волокна 9/125 OS2, гель, 6.4 мм, ULSZH, ECA, 155 м, жовтий

Кабель волоконно-оптичний 9/125 (OS2) одномодовий, для зовнішньої прокладки, 24 волокна, сталева броня, UT, PE, чорний.
